TH-Z-CT01电缆护层环流监测系统

1．电缆护层环流监测系统简介

10kV及以上单芯电缆的金属护层一般采用交叉互联双端接地或单端直接接地的运行方式。正常情况下金属护层对地只有几十伏的感应电压，几安到十几安的感应电流，电力电缆多采用固体绝缘的电缆，引起电缆发生劣化的原因较多，有电劣化、热劣化、化学劣化、机械劣化、失窃等，对于高压电缆（10kV及以上），其屏蔽层只能单点接地，如果电缆护套因化学、机械甚至鼠虫害等发生损坏而多点接地，金属护套对地环流就会上升至很危险的数值接地系统遭到破坏，金属护套的电压将由正常运行时的工频感应电压变为悬浮电压。当电缆金属一旦电缆护层上的悬浮电压将会上升到电缆外护套工频耐压容许值之上，在这种情况下将导致外护套击穿或护层保护器烧毁，更严重的会导致电缆主绝缘击穿等安全隐患。而电缆运行管理一般采取人工周期巡视的方式，特别是针对终端杆塔环流数据的采集较为困难，对测量环流人员的个人素质要求较高，并且存在一定的安全隐患，所以必须利用现有的科学技术手段，采取行之有效的监测环流措施。

高压电缆接地环流监测系统是由信号监测单元、数据通信单元、本地传感器单元组成，完成高压电缆接地环流检测，通过RS485通信模块将数据传送给本地监测屏柜。监测终端采用先进的测量电路、性能稳定可靠的传感器，实现对监测信号的准确测量和数据可靠传输。

1.1 系统特点

☆ 能有效监测高压接地电缆环流数据，可自主设定预警值与报警值，且能实时上传高压接地电缆环流数据。；

☆ 采用工业级元器件，抗高温85℃，耐低温－20℃；

☆  IP65防护等级；

☆  铝压铸外壳，恶劣环境下不受影响；

☆  开放通讯协议，二次数据开发简便；

☆  完全按国家电力行业标准设计。

2. 电缆护层环流监测系统的工作原理

电缆护层电流在线监测装置由前端监测设备和后端监控中心组成，前端电流监测装置对高压电缆接头处加装0～200A单模精确CT电流互感器及精确接地环流采集装置实时监测10kV及以上高压电缆的每个高压电缆金属护层接地点的电流参数，可通过RS485通信方式把告警信息发送到监控中心，以便及时对发生故障的电缆进行更换或抢修。可实现对0～200A接地环流精确测量及定时巡检测量，取代传统人工方式的定期接地环流巡测，有效判断接地箱被盗或接地线被盗割。大大减轻现场测量的劳动强度，提高系统维护效率。

2.1装置主要组成部分

数据采集主机（TH-Z-CT01）  电流互感器（TH-S-CT01）

2.2数据采集主机（TH-Z-CT01）

装置具备多种数据接口直接与内置模块、传感器实现相应数据的采集功能，还有超限接地环流报警功能。

主机以模块化设计，具备多种扩展功能，可至少扩展三路护层电流接入。

主机具有防电磁干扰和防水处理能力，采用工业级元器件，抗高温85℃，耐低温-20℃。

2.3电流互感器（TH-S-CT01）

精确电流采集

2.4 高压电缆护层环流在线监测装置技术指标

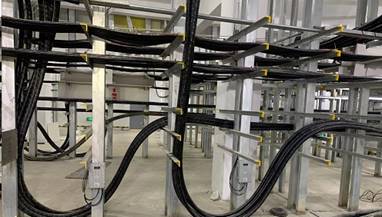

3.应用案例
