伸缩节传感器
产品型号:TH-SSJ-01

TH-SSJ-01 伸缩节传感器

























常州通慧智能科技有限公司



安全和注意事项



  危险和警告

本装置只能由专业人士进行安装和维护。

对于因不遵守本手册的说明而引起的故障,厂家不承担任何责任。



   触电、燃烧和爆炸的危险

设备只能由取得资格的工作人员才能进行安装和维护。

对设备进行任何操作前,应隔离电压输入和切断设备的工作电源.

要有一台可靠的电压检测设备来确认电压是否已切断。

在将设备通电前,应该将所有的机械部件恢复原位。

设备在使用中应该提供正确的额定电压。

在通电前应仔细检测所有的接线是否正确。

不注意这些预防措施就有可能会引起严重损害!











一、概述


近年来,国家大力发展电力行业,特别是国家智能电网发展战略的提出,要求在发电、输电、变电、配电、用电和调度的各个环节都实现智能化、数字化。这就需要对原有的电网调度通信设备进行改造升级,使其实现自动化数据传输,远程视频监控和维护,灵活调控,建立安全可控的电力信息网。



电力信息化是指各类电力企业在电力生产和经营、管理和决策、研究和开发、市场和营销等各方面应用信息技术,建设应用系统和网络,通过对信息和知识资源的有效开发和利用,调整和重构企业组织结构和业务模式,服务企业发展目标,提高企业竞争力的过程。公网的信息传输已经不能满足电力行业的需求了,电力无线专网的发展趋势是毋庸置疑的。统一的电力无线专网标准,能让整个产业的发展形成一股强大合力,利于电力无线专网的产业链共用度。综上,电力无线专网及其标准统一化是电力信息化技术发展的未来趋势;



随着时代的发展,电力行业对电力无线专网的需求日益增加,电力行业呈现出业务需求爆发增长、公网安全性有待增加、光缆建设成本高、各专业分散建设的特点。电力行业信息数据传输不能满足需求:一方面,有线传输费用高,BPLC干扰大;另一方面,公网对精控要求高的领域而言安全性低,能够满足电力业务需求的就剩下专网。



电力无线专网是终端通信接入网一种重要的通信方式。从2009年开始国家电网有限公司就已经开始着手探索电力无线专网,20188月,工信部印发《关于调整223235MHz频段无线数据传输系统频率使用规划的通知》,通过引入载波聚合和动态频谱共享等新技术,同时鼓励采用共网的建设模式,以提高频谱使用效益。从国家无线电管理部门调整230MHz频率规划不难看出,工信部在不断加大对信息化和工业化深度融合和工业互联网发展的支持,这也给电力无线专网产业带来了极大的信心。

在此背景本公司研发出一套具有安全性、及时性、可靠性、灵活性无线系类产品。


二、技术背景


国网公司在2018版反事故措施中12.2.1.3指出“GIS制造厂应在设备投标、资料确认等阶段提供工程伸缩节配置方案,并应纳入工程设联会审核内容。方案包括伸缩节类型、数量、位置、每个伸缩节的“伸缩节(状态)伸缩量-环境温度”对应明细表等调整参数。室外安装跨不同基础、室内安装跨伸缩缝部位应设置伸缩节”。



目前GIL/GIS设备主要由开关、电流互感器、隔离开关、管道母线、出线套管、伸缩节等设备组成。其中,管道母线是GIL/GIS的重要组成部分,其长度一般都在几百米。GIL/GIS设备伸缩节作为管道母线附属设备,其基本作用是用于GIL/GIS设备安装时长度调节补偿及运行后管道母线筒随季节、环境温度变化时的伸缩量变化的补偿。GIS管道母线长度会随着环境温度的变化而变化,如果



GIL/GIS伸缩节因安装或制造工艺问题,在该过程中起不到伸缩量调节补偿的作

用,就可能造成GGIL/GIS设备因伸缩应力作用,造成连接部位变形漏气,严重的导致设备绝缘击穿。现在绝大部分伸缩节处于无监测使用状态,存在不少安全隐患,采用人工观测记录的方式实现母线筒伸缩节的位移量监测,这种方式存在人工工作量大、人工成本高、实时性差和数据准确度不高的弱点。所以,伸缩节状态在线监测是GIL/GIS设备日常运维的重要项目。


三、技术方案


位移拉伸传感器基于电位计原理,内部没有复杂的信号处理电路,结构简单,由铁心、衔铁、初级线圈、次级 线圈组成,初级线圈、次级线圈分布在线圈骨架上,输出为绝对位置测量,对位移和长度进行直接测量,是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量,传感器采用先进的电阻材料处理工艺、多触点贵金属电刷、特殊的滑刷支撑和电阻基片材料的选择以及坚固的外壳提升了产品的耐用性, 使用寿命可以到达上亿次的往复运动。


四、外观、系统架构

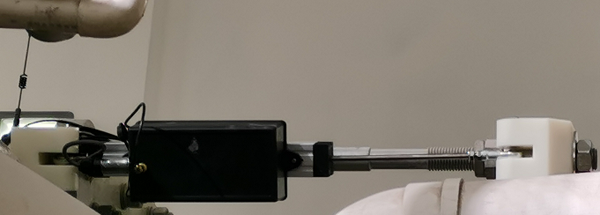

1 充电无源无线伸缩节传感器



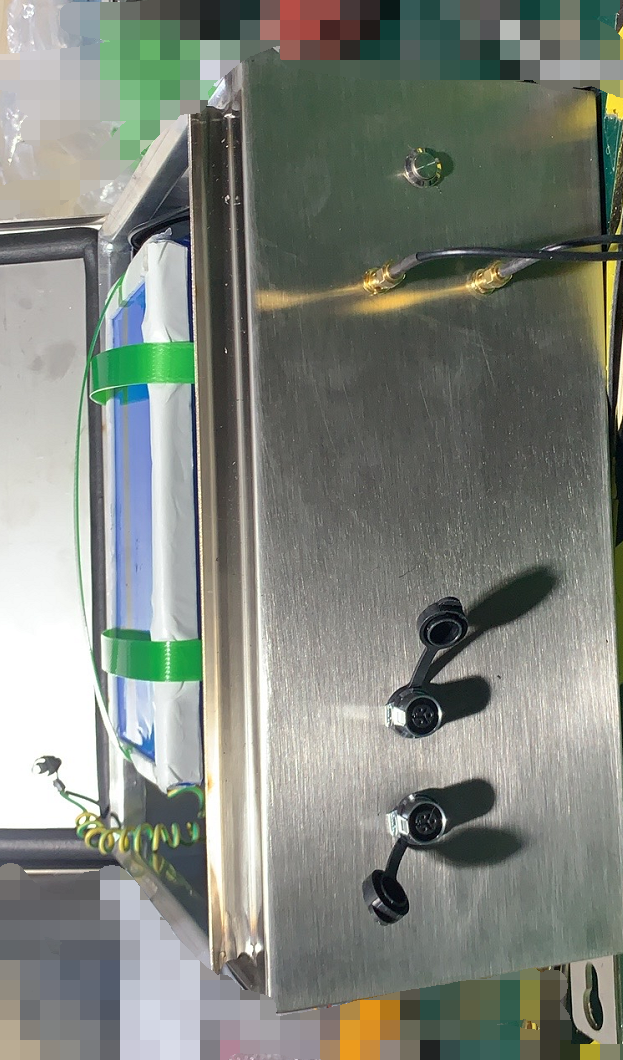

2 高续航版无源无线伸缩节传感器





伸缩节拉升位移传感器可以输出信号支持4-20mARS485LORA无线通讯,可支持电池供电、功耗设计,无线数据接收装置采用10寸触摸屏,1U机架式,可实时显示本地监测数据,对下支持LORA无线通讯或RS485通信,对上支持MODBUS4G104IEC 61850通信方式。

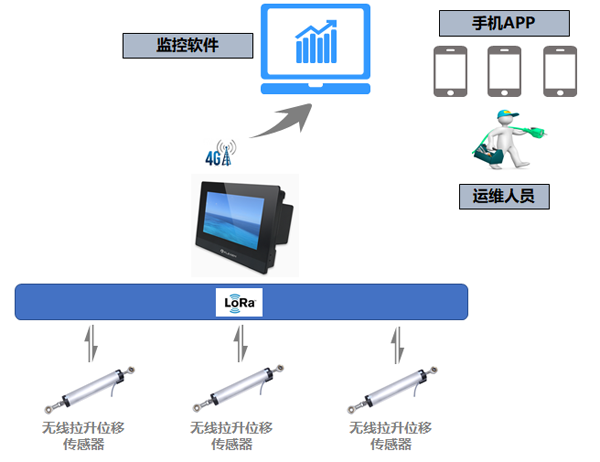

3 系统架构

五、技术参数


供电电源

电池供电

位移

测量范围

******300mm

精度

±1%FS

输出方式

RS485、LORA

机械行程

行程+3mm

上电启动时间

5s

传输时间

可按客户要求设置

******工作速度

5 m/ S

滑刷正常工作电流

≤10μA

绝缘电阻

≥100兆欧

工作温度

- 60℃~+ 150℃

防护等级

IP65

平均无故障工作时间(MTBF)

≥50000小时/次



六、安装方式

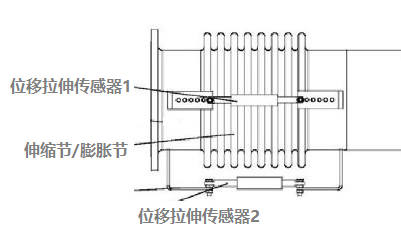

4 现场安装方式

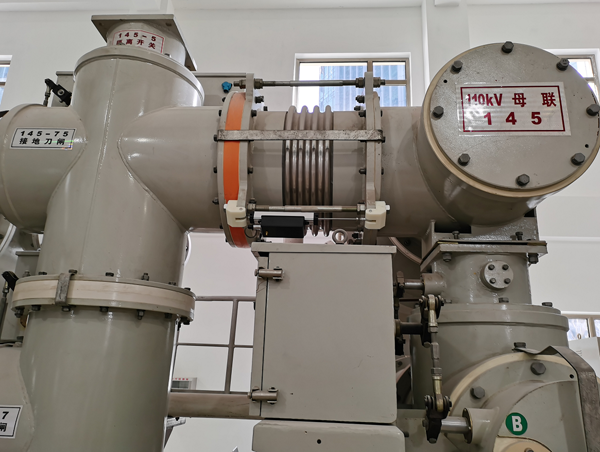

5 现场安装照片

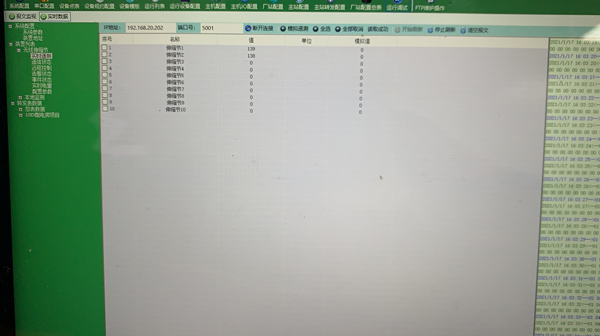

6 现场数据(主机与传感器不在同一层无线通信正常)


七、维修及维护


我公司对本产品提供一年有限保修期。在保修期内,若产品存在质量问题,您将得到无偿的服务,我公司能够常年提供产品的备品备件,并对产品提供终身维护。

7.1 有限保用条款

我公司保证,无线产品如正确安装及使用,由买方购入系统之日起计壹年内,系统所用材料及做工应无缺陷。若任何受本“有限保用条款”规定的无线式温度在线监测系统所含的部件在保用期内失效,而失效的原因在本有限保用条款的的保障范围,我公司将免费更换存在问题的部件。

 本“有限保用条款”及任何根据国家法律存在的默示保证,只适用于系统原购买者,并只在该原购买者继续拥有该系统期间有效。

7.2 有限保用范围

我公司限用条款的保障范围不包括因外在因素的损失,包括意外事故、电力故障、不按照产品规定操作、使用不当或疏忽、改装、修理和安装不当。经更换的系统部件受本书面保用条款保障,保用期为原来保用期余下时间或半年,两者以较长者为准。

7.3 法律责任范围

我公司据本保证而需要承担的责任只限于上文所述的修理更换,这些补救措施是对违反保证所做的唯一和全部法律补救措施,凡因不履行保证的行为或基于任何其它法律而引起的直接、特殊、附带或相应而生的损害,我公司将不为此承担责任,该等损害包括不限于利润损失、停工、商誉、设备与财产的损害或更换,以及任何为复原而导致的费用。
