温度湿度凝露门状态四合一传感器


温度湿度凝露门状态


传感器















一、         安装目的

户外端子箱运行时间较长,运行环境湿度较高,箱体存在凝露渗水现象,设备处于不健康运行状况.为此,在分析其原理、结构及运行方式后,经过长期探索和实践,常州通慧智能科技有限公司制作了一种户外端子箱的环境控制及在线监测系统,采用半导体凝露传感器进行端子箱防潮监控,采用门磁进行门状态监控, 采用高精度温湿度传感器进行端子箱温湿度监控,通过上传端子箱内的数据,实现端子箱温湿度数据的监测及分析,从而减少端子箱设备运维成本,保障设备的安全稳定运行.

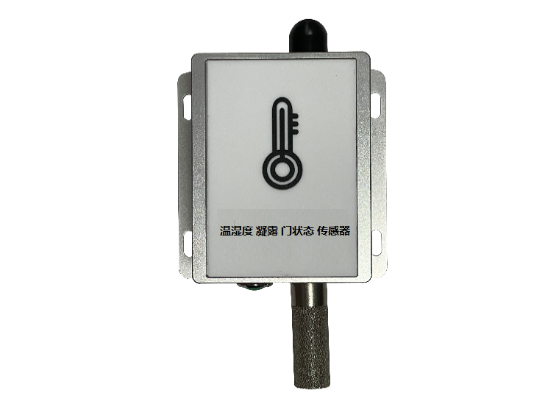

二、         产品外观图



                      四合一传感器

三、         技术参数

名称

参数

供电方式

DC:9-36V宽电压输入

传输方式

Modbus   RTU协议或无线2.4G

温度监测范围

-40~125℃,分辨率:0.1℃;

湿度监测范围

0~100%,分辨率:0.1%;

凝露

0%~95% RH(无凝露)精度:±4%RH

门状态响应时间

1S



四、         有线协议

一、参数

RS485:9600,N,8,1;

CRC16校验,低在前,高在后;

二、使用功能命令说明

0x04:读遥测

三、数据点表

遥测点表

寄存器号

名称

描述

换算格式

0000H

温度值

实际值=(上传值*0.1)-50(℃)


0001H

湿度值

实际值=上传值*0.1(%)


0002H

凝露

0-无;1-有;


0003H

门状态

0-关;1-开;


例:FF 04 00 00 00 04 CRC16L CRC16H

       FF 04 08 03 4D 00 27 00 01 00 01 CRC16L CRC16H

温度值:(845*0.1)-50=34.5℃

湿度值:39%

凝露:有

门状态:开
